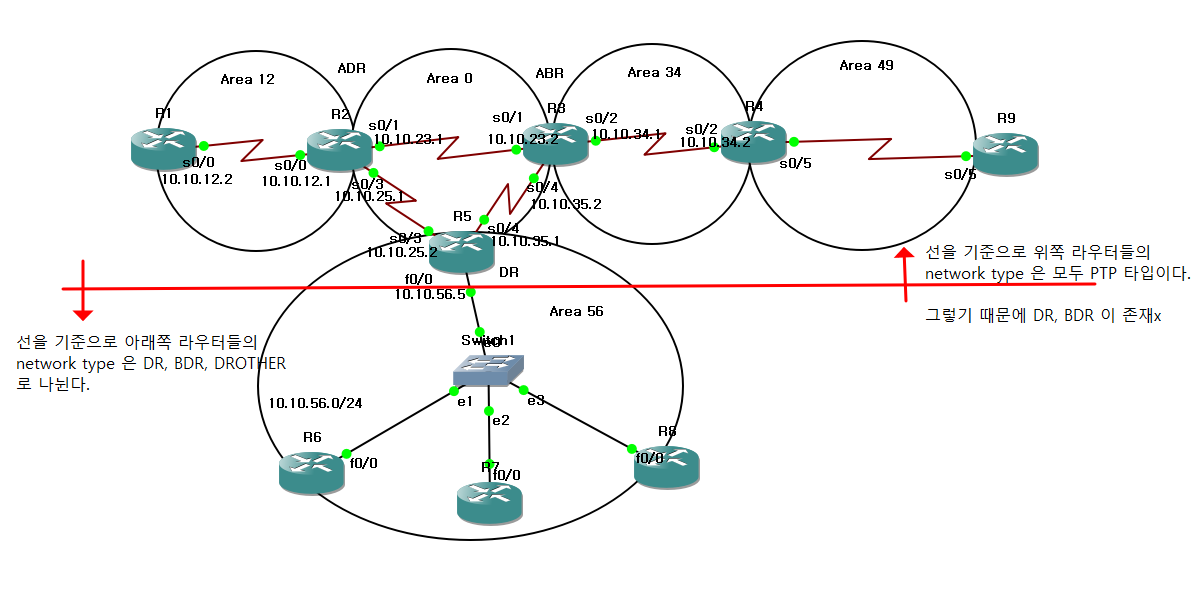

네트워크 구상도는 이러하다. 하나하나 설정을 해보자
1. ip 설정 및 router-id 를 위한 루프백 설정 R1 은 1.1.1.1, R2 는 1.1.1.2 이런 식으로 설정
- eigrp 에서는 A/S 넘버, ospf 에선 process ID 이다.
- eigrp 에선 A/S 넘버가 같아야 neighbor 를 맺을 수 있었지만 ospf 의 process ID 는 id 일 뿐 서로 상이해도 상관없음
헷갈리기 때문에 편의상 맞추는 것
2. ospf 설정 탭 들어가 라우터 ID 설정
3. 네트워크 대역 설정
- network + [ 자신이 속한 네트워크 대역의 라우터 주소 ] + [ Wild Card ] + [ 속한 area ]
4 - 1. sh ip ospf neighbor
4 - 2 . sh ip route ospf
- 10.10.34.0 : 들어온 정보의 network 주소
- [110/128] : cost
- via 10.10.23.2 : 해당 케이블로 정보가 들어옴
4 - 3 . sh ip int [ 보고싶은 해당 케이블 ]
4 - 4 . sh ip ospf 1 int se0/1
- router id, network type, 이웃사촌 관계, cost 등을 알 수 있음
5 - 1 sh ip ospf nei
- 5번 라우터를 기준으로 6,7,8 번 라우터와는 DROTHER 관계 5번에서 온 정보들을 6,7,8번은 중계하지 않음
- 6번 라우터를 기준으로 5 번 라우터와는 DR 관계 즉, 6번 라우터의 정보를 5번 라우터가 중계해줌
5 - 2 . sh ip os 1 int [ 알고 싶은 케이블 ]
- network type 은 브로드캐스트, drother 상태로, priority 0
- BDR 은 존재하지 않음 이라고 해석 가능
- 이웃사촌 관계는 5번 라우터
- 이웃은 3개, 정보를 교환하는 이웃은 1개

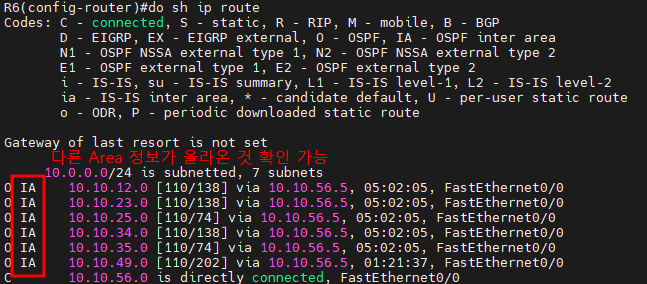

5 - 3 . sh ip route
5 - 4 . sh ip protocol
- 정보를 오직 5번 라우터에서만 받을 수 있는 사실 확인
